Артикул: A5850000034R
Наличие товара: В наличии

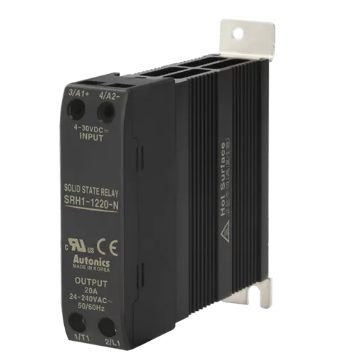

SRH1-1220-N 4-30VDC, 24-240VAC 20A(ZC) Серия SRH1 Однофазные твердотельные реле (встроенный радиатор, исполнение с клеммной колодкой «сверху»/«снизу»
Перейти к описаниюБесплатная
Доставка
Доставка
Гарантия
Возврата
Возврата
Онлайн
Поддержка
Поддержка
4 300 рублей
SRH1-1220-N 4-30VDC, 24-240VAC 20A(ZC) Серия SRH1
Однофазные твердотельные реле (встроенный радиатор, исполнение с клеммной колодкой «сверху»/«снизу»
Однофазные твердотельные реле серии SRH1 оснащаются встроенным радиатором, который обеспечивает высочайшую эффективность отведения тепла и благодаря стандартным исполнениям клеммной колодки (сверху/снизу) обеспечивают удобство монтажа. Модели, управляемые напряжением, доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение. Модели, управляемые током, поддерживают режим фазового управления (пропорциональное управление мощностью/пропорциональное управление фазой) и режим цикличного управления (фиксированный цикл/переменный цикл). Изделия этой серии можно монтировать на DIN-рейку или на панель.
Основные характеристики
- Высокая эффективность рассеивания тепла за счет применения керамической печатной платы
- Индикатор входных сигналов (зеленый LED)
- Монтаж на DIN-рейку или на панель
- [Модель с управлением по напряжению]
- Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение
- ※ Изделия серии SRH1 обновлены (SRH1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.
- [Модель с управлением по току]
- Фазовое управление (пропорциональное управление фазой/пропорциональное управление мощностью) и цикличное управление (фиксированный цикл/переменный цикл)
- Высокая прочность электрической изоляции: 4000V
- ※ Изделия серии SRPH1 обновлены (SRH1-Aㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.
Лист технических данных SRH1-1220-N 4-30VDC, 24-240VAC 20A(ZC)Твердотельное реле однофазное, встроенный радиатор: есть, монтаж: панель, DIN-рейка, входное напряжение: 4...30 В=; Uпит. 24...240 В~, диэлектрическая прочность: 2500 В~, номинальный ток нагрузки: 20А, функция: вкл. при пересечении нулевой оси; температура окружающей среды: -30...80 °С
| Фазовое управление | 1 фаза |
|---|---|
| Встроенный радиатор | Встроенный радиатор |
| Тип монтажа | Панель, DIN-рейка |
| Номинальное входное напряжение | 4-30V DC |
| Номинальное напряжение нагрузки | 24-240V AC (50/60Гц) |
| Диэлектрическая прочность | 2500V AC 50/60Гц в течение 1 мин (вход-выход, вход/выход-корпус) |
| Номинальный ток нагрузки (резистивная нагрузка) | 20A |
| Принцип действия | Переключение при пересечении нуля |
| Температура окружающей среды | -30…+80℃ (в случае номинального входного напряжения 90-240V AC: -30…+70℃), при хранении: -30…+100℃ Номинальный ток нагрузки может меняться в зависимости от температуры окружающей среды См. кривую ухудшения параметров ТТР |
| Влажность окружающей среды | Относительная влажность 45-85%, при хранении: 45-85% |
| Масса | Брутто ~298г (Нетто ~225г) |
※Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.
※Условия окружающей среды указываются для условий без замерзания или конденсации.
※При подключении к клеммам должны использоваться уплотнительные кольца.
※Номинальный ток нагрузки зависит от температуры окружающей среды. Более подробная информация приводится в документе «SSR Derating Curve» (кривые зависимости тока ТТР от температуры окружающей среды) в полном каталоге Auton
